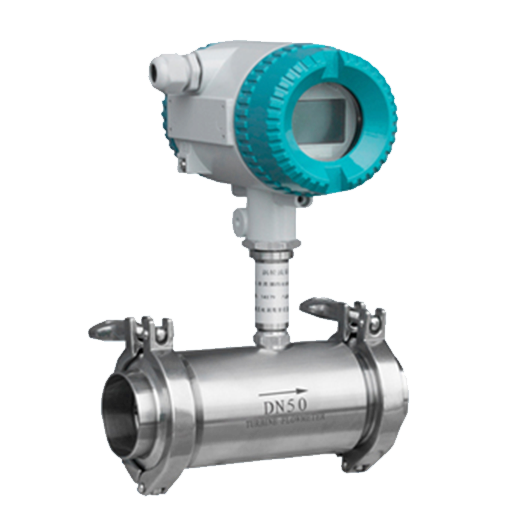

卡箍式液体涡轮流量计

产品简介

测量原理：
传感器内的涡轮在流体作用下产生旋转使信号检测器的磁场产生变化，因此在信号检测器的线圈中，感应出交变电压，在经过放大器放大、滤波、整形输出方波信号。此信号电压的频率与叶轮的转速成正比，即与流体的流量（流速）成正比。

卡箍式液体涡轮流量计是一种可广泛应用于制药、食品、饮料等行业，作为计量、配料、控制、成品灌装等用途的流量计量仪表。该仪表外壳是用不锈钢（316L）制成，具有良好的防腐蚀、防锈能力。整表结构突破传统工艺，采用结构优化设计，大大提高了仪表的精确度和重复性。涡轮流量计专门为制药、饮料行业设计，采用快装式连接结构，方便清洗。

优势特点

卡箍式涡轮流量计高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；

重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计

卡箍式涡轮流量计输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强

卡箍式涡轮流量计可获得很高的频率信号（3-4kHz），信号分辨力强

卡箍式涡轮流量计范围度宽，中大口径可达1:20，小口径为1:10

卡箍式涡轮流量计结构紧凑轻巧，安装维护方便，流通能力大

卡箍式涡轮流量计适用高压测量，仪表表体上不必开孔，易制成高压型仪表

卡箍式涡轮流量计专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等

技术参数

执行标准	涡轮流量传感器（JB/T9246-1999）
连接方式	螺纹、卡箍、法兰、夹装式
精度等级	±1%R、±0.5%R、±0.2%R（需定制）
传感器材质	304、316不锈钢等
使用条件	介质温度：-20℃～+120℃ 环境温度：-20℃～+60℃
使用条件	相对湿度：5%-90% 大气压力：86Kpa～106Kpa
信号输出功能	脉冲信号、4-20mA信号
通讯输出功能	RS485通讯、HART协议等
工作电源	外电源：24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等
工作电源	内电源：1组3.6V10AH锂电池，电池电压在2.0-3.0V时均可正常工作
信号线接口	基本型：豪斯曼接头或自带三芯线缆；防爆型、内螺纹M20*1.5
防爆等级	Exia II CT或Exd II BT6
防护等级	IP65或更高可定制

产品选型

测量介质、温度，是否有腐蚀性

流量范围和用户管道的内径

压力等级

是否现场显示

工作电源

信号输出、通讯

是否要防爆

安装方式

精度等级

应用领域

安装事项

1、安装位置
管道必须完全充满液体。重要的是，在任何时候，保持管道内完全充满液体，否则流量显示会受到影响，可能会导致测量误差。
避免气泡。如果有气泡进入测量管，流量显示可能会受到影响，可能会导致测量误差。

2、安装场所和要求
（1）传感器应安装在便于维修，管道无振动、无强电磁干扰与热辐射影响的场所。 
（2）水平安装传感器要求管道不应有目测可察觉的倾斜（一般在5°以内），垂直安装传感器管道垂直度偏差亦应小于 5°。在不能停流的场所，应装旁通管和可靠的截止阀，测量时要确保旁通管无泄漏。
（3）在新铺设管道装传感器的位置先接入一段短管代替传感器，待“扫线”工作完毕，确认管道内清扫干净后，再正式接入传感器。 
（3）若流体含杂质，则应在传感器上游侧装过滤器，管道内应定期清理排放沉淀杂质；若被测液体含有液体，则应在传感器上游侧装消气器。过滤器和消气器的排污口和消气口要通向安全的场所。
（4）传感器安装在室外时，应有避免直射阳光和防止雨淋的措施。

3、所需上下游直管段长度
涡轮流量计对管道内流速分布畸变及旋转流是敏感的，进入传感器应为充分发展湍流，因此要根据传感器上游侧阻流件类型配备必要的直管段或整流器，要求入口段和出口段直管段长度。
